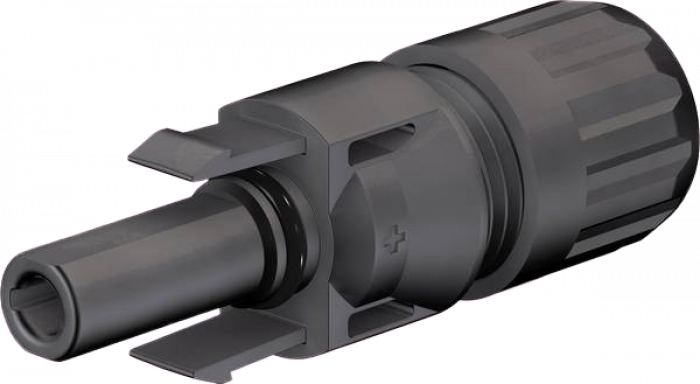

Stäubli MC4 Female (vrouwtje)
MC4 is een connector voor zonnepanelen, uitgevonden door Stäubli in 1996 (voorheen onder de naam Multi-Contact). Alleen de echte originele MC4 Zonnepaneelconnector heeft een indrukwekkend trackrecord van meer dan 465 GW aan geïnstalleerde fotovoltaïsche capaciteit. Dit betekent dat ongeveer 50 procent van de totale capaciteit aan zonneenergie wereldwijd is aangesloten met connectoren van Stäubli.
Technische data
- Connectorsysteem: MC4
- Geslacht: Female (vrouwtje)
- Buitendiameter: 5-6mm
- Omgevingstemperatuurbereik -40 °C tot+85 °C (TÜV/UL)
- Bovengrenstemperatuur: 105 °C
- Beschermingsgraad IP68 (1 m, 1 h)/IP65
- Beschermingsgraad, niet-gekoppeld: IP2X
- Categorie: CAT III
- Vervuilingsgraad: 3
- Maximaal contactweerstand van de connector: 0,25 mΩ
- Nominale impulsspanning: 16 kV
- Contactsysteem: MULTILAM
- Type verbinding: Krimpen
- Contactmateriaal: Koper, vertind
- Isolatiemateriaal: PC/PA
- Vergrendelingssysteem: Vergrendeling
- Brandbeveiligingsklasse: UL94V-0
- Ammonia weerstand: Ja
- Zoutnevel sproeitest, 6e graad: Ja
- Certificering: TÜV, UR, CSA & JET
- UL-bestandsnummer: E343181
- CSA nummer van certificaat: 250725
